GZT系列棒条式放矿机工作原理及结构特点
GZT系列振动放矿机采用新型振动电机驱动，该系列振动给料机用于粗破碎机前的均匀给料，同时由于棒条筛面的作用，又能除掉泥土等细小物料，达到预先筛分的功能，能够提高粗碎能力，该系列棒条式放矿机采用了新型振动电机或激振器激振，框架式环槽铆钉铆接，锰钢制造的护板和棒条，结构坚固，强度高，耐冲击，耐磨损，使用维护方便。
GZT系列棒条式放矿机的特点
GZT系列棒条式振动给料机共有五个规格，适用于破碎机前大块物料的均匀给料。特别适合于黑色或有色金属矿石、建筑石料粗碎前的给料用。该系列给料机，由于在接近排料端的给料面布有分级作用缝隙可调的棒条，所以在进行给料同时能将物料中泥土及细碎粒级的物料分离出去，使其后面的破碎机更有效发挥功能；该系列给料机采用消化引进美国枝术制造的振动器、框架式环槽铆钉联接结构．又采用锰钢制造的护板和棒条，结构坚固、强度高、耐冲击、耐磨损。

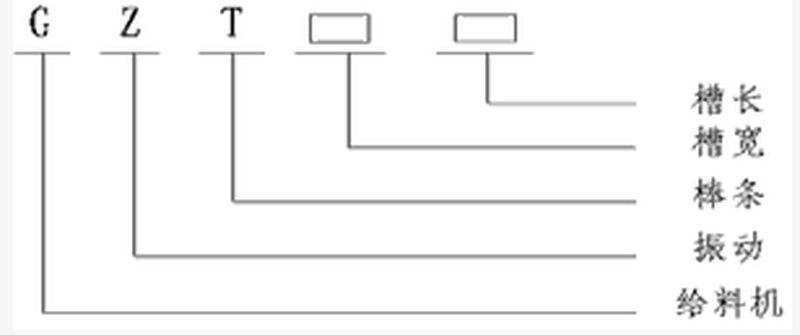

GZT系列棒条式放矿机型号说明

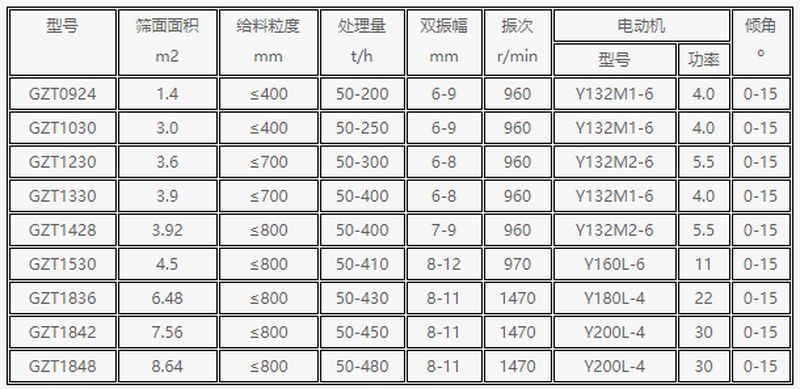

GZT系列给料机技术参数表:

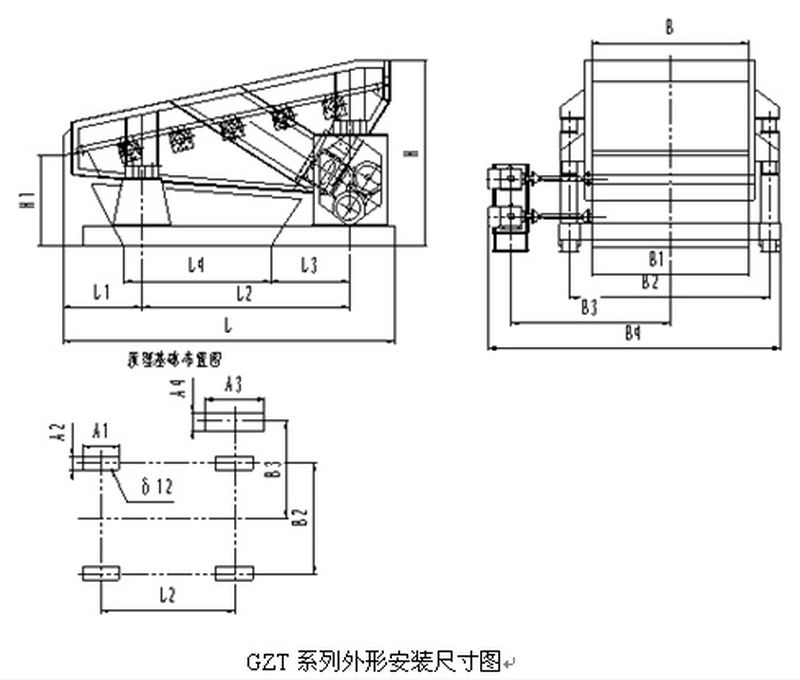

GZT系列棒条式放矿机外形尺寸图

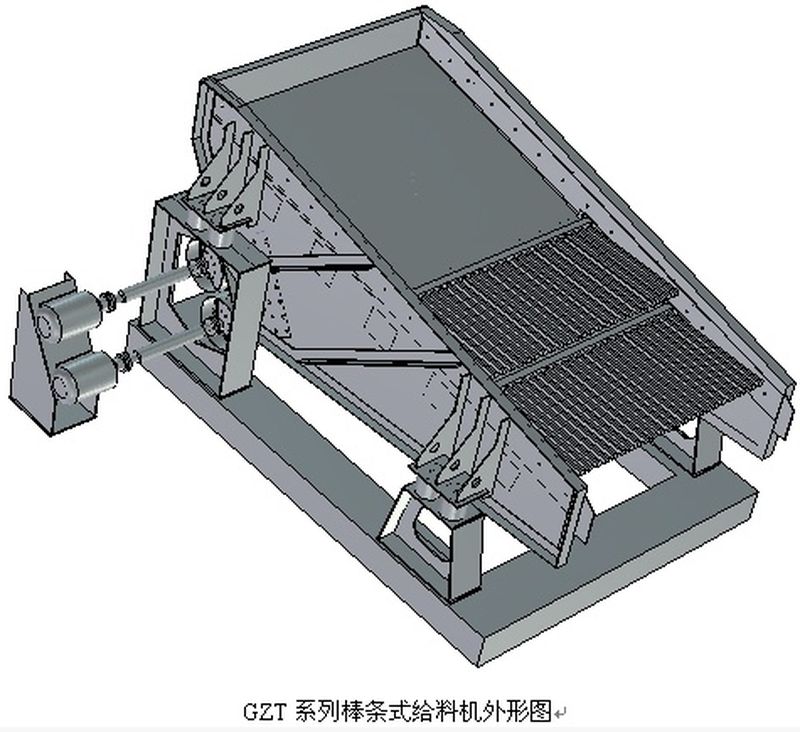

GZT系列棒条式放矿机外形图

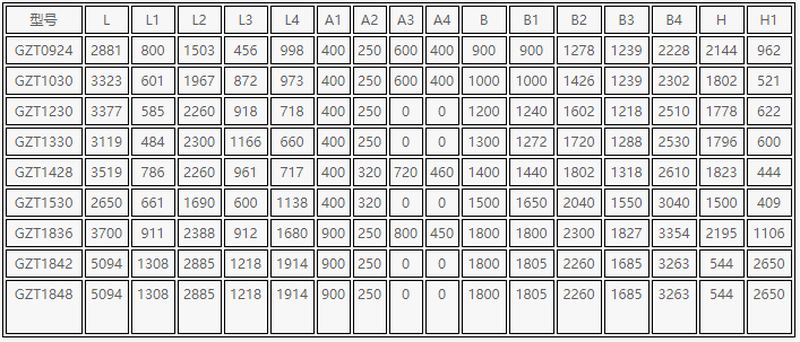

GZT系列棒条式放矿机外型尺寸表
